У ГУР розкрили дані модифікації нової «Герані»
На дослідженому зразку виявили термобаричну бойову частину ТББЧ-50М
Головне управління розвідки оприлюднило інформацію про модифікацію російського дрона «Герань», здатного нести переносний зенітно-ракетний комплекс і бойову частину.

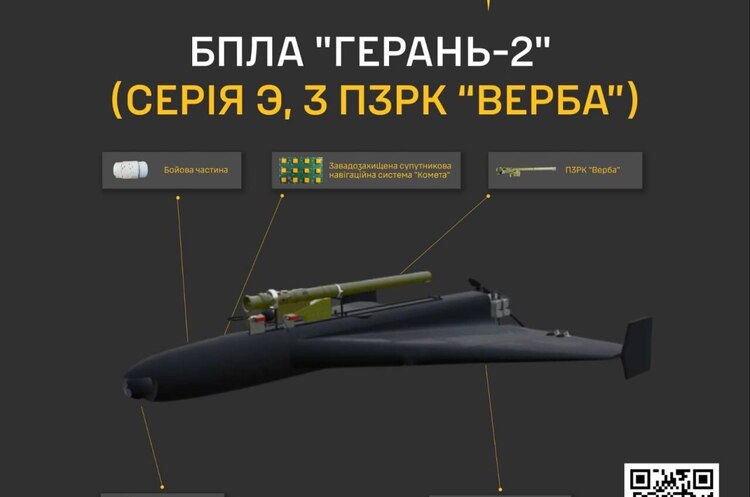

Дані опубліковано в рубриці «Засоби ураження» розділу «Компоненти у зброї» порталу War&Sanctions, де представлено інтерактивну схему, складові та електронну компонентну базу БпЛА «Герань-2» серії «Э».
Зокрема дрон оснащений ПЗРК «Верба». Застосування цієї модифікації передбачає ручне керування безпілотником оператором у реальному часі. Для цього використовується китайська оптична камера Honpho TS130C-01, розміщена в носовому обтічнику, а також mesh-модем Xingkay Tech XK-F358 (КНР).
У разі виявлення повітряної цілі оператор поетапно активує два сервоприводи: перший – запускає хімічну акумуляторну батарею та азотний балон охолодження головки самонаведення (ГСН) ПЗРК, другий – після охолодження до необхідної температури ГСН відкриває спеціально виготовлену захисну кришку. Спусковий гачок ракети зафіксований у постійно натисненому положенні за допомогою кабельних стяжок, що забезпечує автоматичний пуск одразу після захоплення цілі головкою самонаведення.
Важливою відмінністю цієї версії від модифікації з ракетою Р-60 є наявність на самому безпілотнику повноцінної основної бойової частини. На дослідженому ГУР зразку встановлено термобаричну бойову частину ТББЧ-50М. Таким чином, після відстрілу зенітної ракети БпЛА зберігає здатність виконувати своє основне ударне завдання. Наведенням на ціль також може виконувати оператор.
У ГУР розповідають, що набір блоків і компонентів стандартний для таких «Гераней»: польотний контролер, інерціальна навігаційна система, 12-канальна «Комета», трекер на базі мікрокомпʼютера Raspberry та 3G/4G-модемів тощо.
В інерціальній навігаційній системі вперше зафіксовано використання нового 6-осьового інерціального модуля SCH1633-D0I виробництва Murata (Японія). Цей модуль був представлений наприкінці 2024 року як рішення для цивільних автомобільних систем – автономного водіння та сучасних систем допомоги водієві.
Країни походження решти електронної компонентної бази – США, КНР, Швейцарія, Тайвань, Японія, Німеччина та Велика Британія.
Бекграунд. Раніше Mind повідомляв, що у ніч проти 12 січня російські війська атакували Україну 156 безпілотниками. ППО знешкодила 135 із них. Зафіксували влучання 16 дронів.
